Overweegt u een complete keuken van Stengel? Dan is het van belang om vooraf in kaart te brengen waar u de verschillende aansluitpunten voor alle elektronica in uw keuken wilt installeren. Besef hierbij ook dat de exacte positie van de aansluitingen afhankelijk is van de indeling van de keuken. Wij adviseren deze werkzaamheden uit te laten voeren door een professionele installateur. Om vooraf goed te weten te komen welke aansluitpunten er noodzakelijk zijn voor de keukenapparatuur hebben wij een globaal overzicht opgesteld voor onze Stengel keukens.

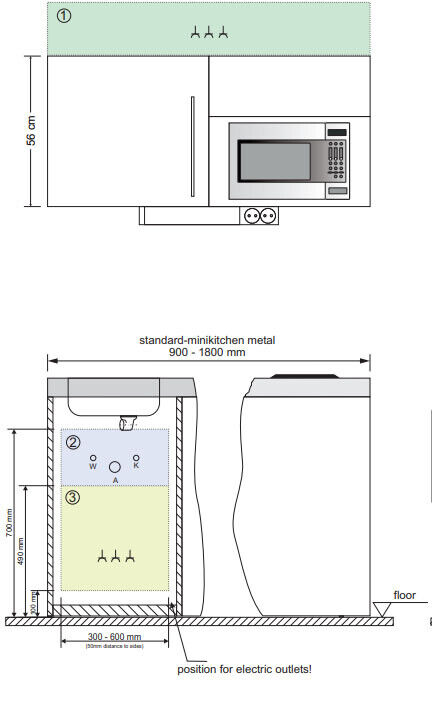

Legenda / Toelichting
- Aanbevolen gebied voor elektrische aansluiting bij de wandkasten (bv. afzuigkap, magnetron, verlichting)
- Aanbevolen gebied voor watertoevoer / wateraansluiting
- Aanbevolen gebied voor elektische aansluitingen voor de minikeuken (bv koelkast, oven, magnetron, vaatwasser)
Extra informatie
Belangrijke opmerking voor de aansluiting van de minikeuken:
- De kasten van de minikeuken worden geleverd zonder kastruggen
- Het aantal aansluitingen is afhankelijk van het aantal elektrische toestellen
- Alle toestellen voorzien van 230V - stekker
- De vermogengegevens van de apparaten zijn terug te vinden op de datasheets van de keukenapparatuur.

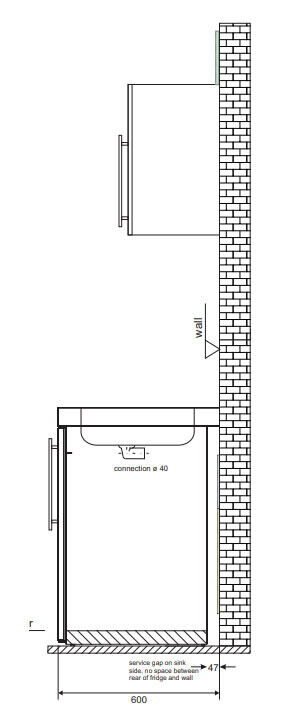

Afstanden van het installatie gebied
- Muur - kasten = 130 mm
- Muur - vaatwasser = 65 mm
- Muur - koelkast Stengel (ME) = 50 mm
- Muur - magnetron = 280 mm
- Muur - oven = 25 mm
- Muur - plank = 50 mm
Van belang
- Op de tekening: Kookplaten rechts en spoelbak links.
- Voor u begint met installeren: controleer welke kookplaat of spoelbak u heeft geselecteerd. Bevestig alles dien overeenkomstig. Klachten achteraf worden niet in behandeling genomen!
- We raden installatie aan door een gekwalificeerde vakman.
- Let bij aansluitingen goed op om fouten/kortsluitingen te voorkomen.
